一、噴漆廢氣處理凈化設備工藝流程圖：

噴漆廢氣處理工程（水噴淋塔除塵+活性炭吸附二級處理）工藝流程圖

噴涂廢氣處理工程流程示意圖

二、噴漆廢氣處理（水噴淋除塵+活性炭吸附）工藝說明：

噴漆廢氣產生噴涂過程，液態油漆在氣壓作用下形成霧化粉塵顆粒物及揮發三苯等有機危害物，濃度較高，粒徑較小，絕大部分在10μm以下，若未經預處理，將很快堵塞活性炭微孔，使活性炭失效。噴漆廢氣經過水簾柜清洗后，對漆霧起到很好的清洗降解作用，廢氣進入水噴淋廢氣處理塔，經濕式旋流板廢氣塔進一步清洗處理后，通過加壓引風機進入活性炭吸附器，有機氣體在設備內被活性炭吸附，活性炭它適應于大流量低濃度的有機廢氣，活性炭采用顆料狀活性炭，比表面積（吸附面積）高達500-1500m2/g.比表面積大，因而具有很高的表面活性炭和吸附能力。排出的低濃度有機氣體被吸附在它的活性表面上經凈化氣體由外排風管高空達標排放。

三、噴漆廢氣處理達標排放執行標準：

國家達標排放標準：GB16297-1996《大氣污染物綜合排放標準》；

四、噴漆廢氣處理工程案例

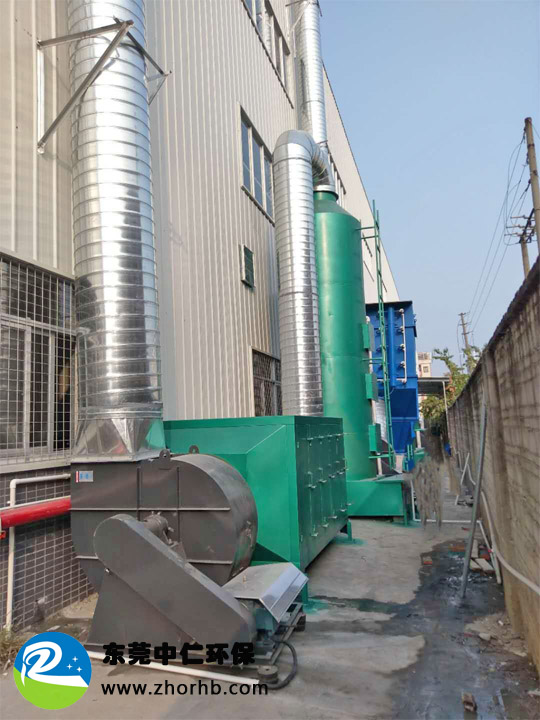

東莞某機電有限公司噴漆廢氣處理（水噴淋+活性炭吸附）

東莞謝崗某工藝制品廠噴漆廢氣處理工程

廣東某物料自動化公司有機廢氣處理工程（水噴淋+活性炭吸附）
