一、覆膜砂鑄造廢氣處理工藝圖

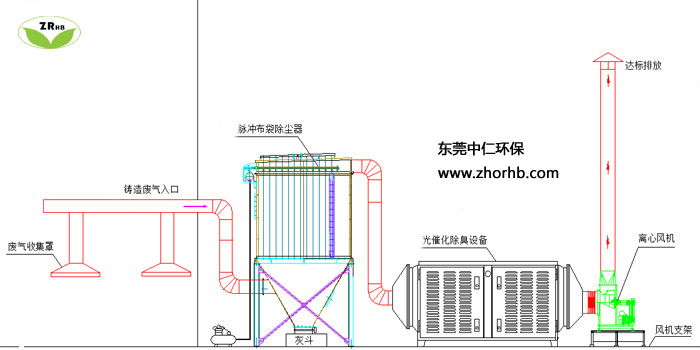

覆膜砂鑄造廢氣處理（脈沖布袋除塵+光催化除臭）工藝平面圖

鑄造廢氣除臭凈化工藝流程框圖

二、覆膜砂鑄造廢氣排放達標執行標準：

排放達標標準：執行《大氣污染物綜合排放標準》(GB16297-1996)二級標準和《惡臭污染物排放標準》(GB14554-93)二級標準.臭氣濃度低于：無量綱2000。

三、鑄造廢氣處理工藝說明：

覆膜砂鑄造過程為：融化-造型-下芯-澆注-后處理等工序，其中在澆注時產生大量水汽及樹脂，烏洛托品，硬脂酸鈣，煤粉，淀粉，孕育劑（錫）金屬合金，在高溫1400℃-1500℃下發生化學反應分解的氨氣，乙酸酯，硫化氫，無量綱等揮發性臭味。

鑄造廢氣通過引風機抽出，由引塵罩管道進入除塵器設備再進入光催化除臭設備內，在高能紫外線照射下，使揮發性有機物（VOCs）化學鍵開環和斷裂等多種反應（光化學反應），降解轉變成CO2，H2O等低分子化合物；一方面利用高能紫外光照射空氣中的氧氣生成臭氧，臭氧吸收紫外線生成氧自由基和氧氣，氧自由基與空氣中的水蒸氣作用生成羥基自由基，一種更強的氧化劑，與醇、醛、羧酸等有機廢氣，徹底氧化為水、二氧化碳等無機物。另外，未吸收紫外線的臭氧也是一種強氧化劑，與一些有機廢物接觸后將其氧化生成水、二氧化碳等無機物。

四、鑄造廢氣處理工程案例

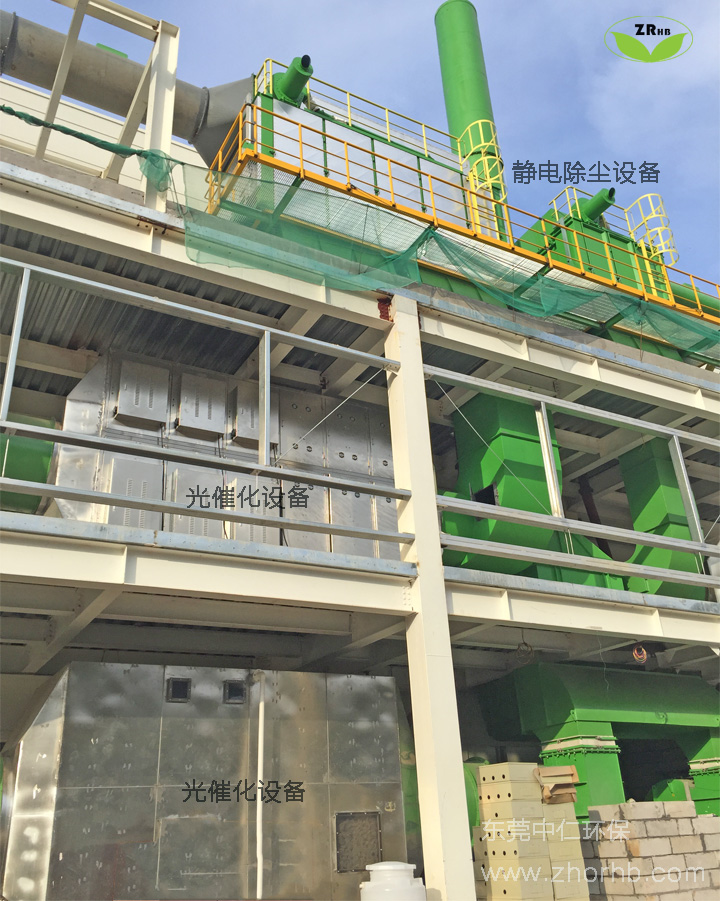

惠州某汽車零部件有限公司鑄造廢氣處理工程

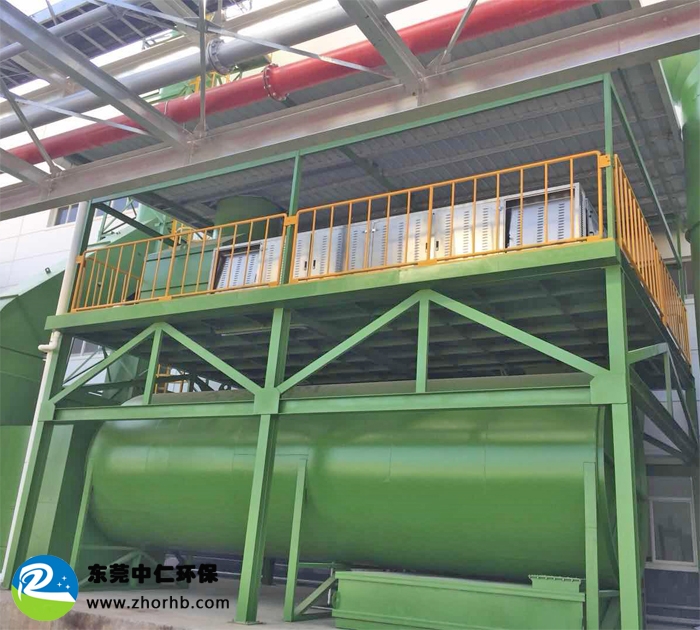

中山某機器制造廠覆膜砂鑄造廢氣處理工程
